1 施工顺序

  钢架制作、气楼附件制作→钢架安装→屋面板安装→泛水板安装→防雨盖板安装→隔板安装→风帽安装→堵头封闭（含横向泛水板）→交工验收。钢架安装随屋面板安装同时进行，钢架可以整体制作整体安装，也可以先安装钢架底座，再焊接钢架主体，但应做好补漆工作。

  2.2 加工

  根据施工详图提出附件加工计划，风帽及隔板放1:1大样复核后加工。加工风帽附件时，制作靠板随时检查附件加工角度尺寸，如有偏差，及时调整。

  除隔板之外，其余附件均可用折边机折压成型，加工时认真号料，附件加工各尺寸误差控制在2.0 mm之内。

  泛水板配套使用的挡水板及堵头板均属于 W-550 压型板的标准件，可以订购成品，亦可自己做模压制。

  所有附件加工运输时，避免彩钢板表面烤漆层损坏。

  隔板开始加工时，钣金工人加工折边，由于进度太慢，制作了简易胎具压制成型，提高了效率，同时减小隔板的加工误差，保证了隔板尺寸的统一性，保证彩钢板通风气楼外观流畅、整洁、美观。

  2.3 安装

  1）安装时附件搭接处涂抹建筑防水胶，并注意搭接方向，即搭接口顺主导风向施工。

  2）泛水板节点类同屋脊盖板做法，有 标注节点做法。泛水板与其端部挡雨板及屋面板端部堵头一起，防止风力灌水、反爬水，该节点是防水关键点，应严格按照图3施工。

  3）所有附件轻拿轻放，避免损坏彩钢板表面保护层。

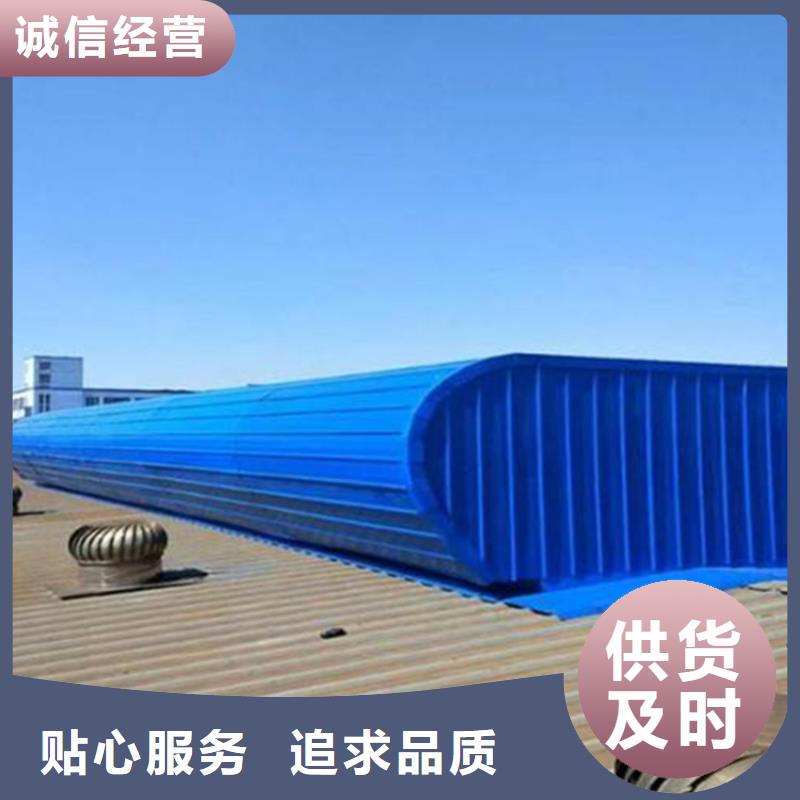

开敞式通风器不需要安装启闭阀板，可以实现厂房二十四小时不间断的通风换气，是一种环保节能的自然通风装置，在现代工业厂房，尤其是现代钢结构工业厂房之中颇受广大企业主的青睐。

从建筑效果上来看，开敞式通风器的设计及选材能够较大限度的实现资源的合理利用以及节能减排，开敞式通风器平顶突出的反台既确保了排水系统装置长久无漏水隐患，又创造了新颖而又能够同厂房屋顶共同作用的通风设备，打破了厂房屋顶一项以平直的线条结构为主，开敞式通风器流线型的结构增加了平键厂房建筑的跳跃性，增强了建筑的美感。

从室内效果上来看：开敞式通风天窗不安装阀板的设置能够实现厂区的无障碍通风换气，基于钢结构厂房平顶共同的装置视点，确保了自然光能够全天候180度的射入，室内方正的通风器口如阳光放大器，提高了工业厂房的整体采光率，营造出室内特殊的光影效果。

开敞式通风器可以提供更充足的采光效果，开敞式通风器可以使我们的视野开阔，并且能够亲近自然、沐浴阳光，减少心中的压抑感，得到放松。开敞式通风器不仅是一种通风设备，而且对我们的心理素质也有提高。

开敞式通风器一般在我国南方很多工业企业中的应用更为广泛，因为南方地区四季温差没有北方地区那么明显，在寒冷的冬季如果厂房安装开敞式通风器势必会让车间温度大幅下降，无法起到保温作用，所以北方地区一般还是以启闭式通风器为主的。
